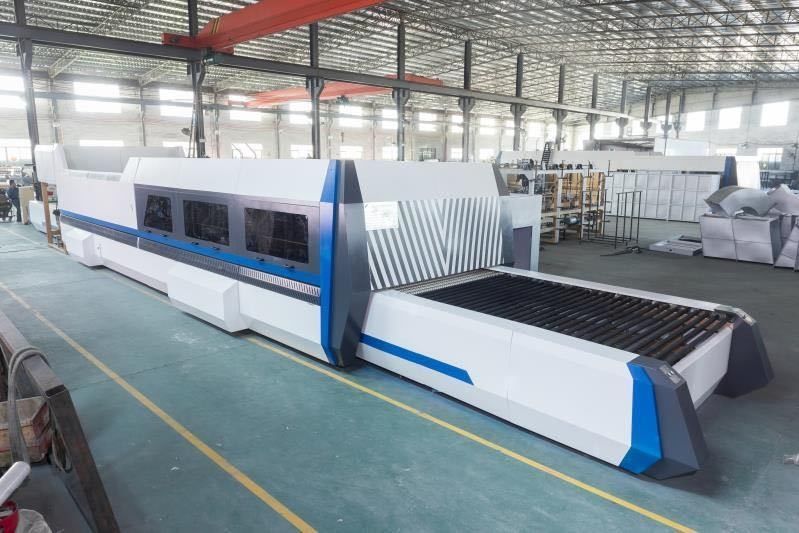

2440*4200 mm Glasgehärteter Ofen für Geräte zur Verarbeitung von gehärtetem Glas

Glasverhärter


Detailfoto

1.1 Kurze Einführung
Der Ofen umfasst Ladefläche, Heizbereich, Querbiegefläche, Lösch- und Kühlbereich, Entladefläche und Steuerungssystem.Es wird zur Herstellung von flachem und biegendem gehärtetem Glas für Möbel verwendet, Haushaltsgeräte, Architekturglas usw.

1.2 Ladetisch
Der Ladetisch besteht aus gummibeschichteten Rollen und Kevlarseil.Das Glas wird automatisch zum Eingang des Ofens gebracht, wo es sich in der Lage befindet, in den Ofen zu gelangen, und die Walzen hören auf zu bewegen.Es wird das Glas in die Die Kommandoübertragung erfolgt, sobald das Computersteuerungssystem den Befehl "Eingabe" gibt.

1.3 Heizbereich
Die Struktur des Heizbereichs besteht aus einer Doppelschicht-Box, die mit einem Thermoisolationsmaterial bedeckt ist.Innerhalb des Abschnitts befindet sich ein Fördersystem mit hochtemperaturbeständigen KeramikwalzenAuf der oberen und unteren Schicht dieses Abschnitts sind Heizungselemente und Strahlungsplatten installiert.Das Heizelement besteht aus einem integrierten Teil mit einem auf Keramikteil aufgestellten SpiralwiderstandWenn das Glas den Ofen betritt, öffnet sich die Vordertür des Heizbereichs, die Rollen des Ladetisches und der Heizbereich bewegen sich gleichzeitig.Wenn das Glas im Ofen ist,, schließt sich die Vordertür und das Glas auf den Rollen wird auf der vom Steuerungssystem automatisch berechneten Entfernung hin und her bewegt, so daß das Glas gleichmäßig erhitzt wird.Der obere Teil kann zur Wartung angehoben werdenDie Heizungselemente sind matrixförmig.

1.4 Flächige Abschaltung/Kühlung
Die Legierungsabschnitte und das Stahlblech sind kalt nietiert, um eine Verformung durch Wärmeschweißen zu vermeiden, um die gesamte Flachheit bei Luftfläche des Löschens zu gewährleisten. Rationale Düsenöffnung und Anordnung des Lufthöhlens sorgen für eine gleichmäßige Kühlung des Glases.die tatsächlich die rationale Höhe für Luft Düse der Löscher steuern kannIn Kombination mit der Gleichgewichtskontrolle der oberen und unteren Luftmenge erreichen die Ober- und Unterseite der Gläser eine optimale Wärmeausstrahlung, um die Flachheit des Temperglases zu gewährleisten.

1.5Entladetafel
Der Entladetisch ist ähnlich wie der Lade-Tisch. Wenn das Glas am Ende des Förderers transportiert wird, werden die Walzen stehen bleiben, und das Glas kann von Hand oder durch einen Roboter entfernt werden,wenn es in der Fabrik des Kunden verfügbar ist.
2. Technische Teile

2.1Technische Spezifikation

 2.1.2 Stromverbrauch
Flach: ≤ 4,2 kwh/Meter²

2.1.3 Produktivität:

1. Verfärbtes Glas
2. Glas mit Muster
3. Glas für Seidenschirmdruck
4. Durchsichtiges Floatglas
5. Glas mit niedrigem E-Gehalt

1. --Ladetisch
2. --Heizbereich (Ofen) mit Zwangskonvektionssystem
3. --Abschnitt für die Verhütung und Kühlung
4. --Ladetafel
5. --Bläser-System
6. --Fehler bei der Fernwartung

1. Das gesamte Steuerverfahren, die Software des Industriecomputers und die PLC wurden von Foshan Star Glass Machinery Co., Ltd. entwickelt, dem Eigentümer aller geistigen Eigentumsrechte.Foshan Star Glass Machinery Co.., Ltd. ist für die Modernisierung des Softwaresystems verantwortlich.

1. Das gesamte Steuerverfahren, die Software des Industriecomputers und die PLC wurden von Foshan Star Glass Machinery Co., Ltd. entwickelt, dem Eigentümer aller geistigen Eigentumsrechte.Foshan Star Glass Machinery Co.., Ltd. ist für die Modernisierung des Softwaresystems verantwortlich.
2. PLC ist SIMENS Marke.
3. Industriecomputer ist ein ADVANTECH Produkt aus TAIWAN
4. Inverter sind originelle Schneider­Produkte zum Antrieb gleichwertiger.

Verpackung für den Seeverkehr
